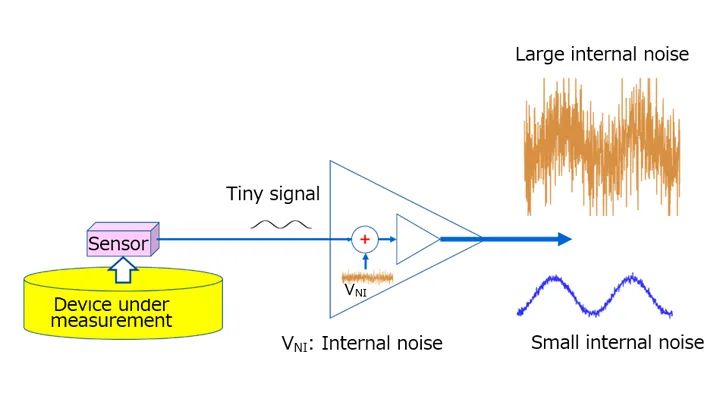

在上一篇文章中，我们已经充分介绍了几种使用操作应用的方法。在本文中，我们将看到操作放大器的其他“字符”，即它们的电气性能。它在本文中引用。当将操作放大器用作放大器时，公共模式输入电压范围代表正常操作期间的输入电压范围。当使用AMP OP从一个传感器或其他设备放大小信号时，传感器分辨率对传感器的影响对应于AMP输入补偿电压OP的效果或公共模式输入信号（CMRR）的拒绝率。最小分辨率取决于噪声的量。图1：具有高内部噪声AMP的OP图2：进入真实应用中的入口补偿电压的影响，输入补偿电压被添加到输出电压中，将电路增益库层（CL）乘以。因此，对于传感器电路，最大输入补偿电压必须低于最小值灵敏度。图3：让我们看一下测试电路的V IO输入补偿电压的工作放大器。如图3所示，使用外部V IO电压源连接到（ - ）V。V。in（+）电压为v dd/2。根据虚拟短电路的概念，（ - ）电压中的V也为V dd/2。因此，r 1和r 2的交点的电压为v dd/2-v io。对于理想的OP放大器，I 1 =I。2。，V IO =（v dd/ 2-v o）x r 1/（r 1+r 2）。请记住，抵抗具有一定的容忍度。如果超过系统，则必须更改电路结构，以降低输入补偿电压的效果或使用Compen Voltagelower进入Sación选择操作放大器。具有CA的Circos是最简单的电路形式，可以降低输入补偿电压的效果。图4显示了与AC耦合的逆变器放大器。当冷凝器C 1为conn时以这种方式转移的是，由输入补偿电压引起的电流不会流过R 1，从而降低了V O中的影响。图4：公共输入信号抑制比（CMRR）V中的（）和V in），或者是指示抑制抑制噪声（常见模式噪声）的指示器。图5显示了公共模式输入信号的抑制比的测试电路。公共模式输入电压范围（CMVIN）是指满足指定条件下指定的CMRR的多个输入电压的范围。图5：CMRR和CMVIN测试电路。其中v in1和v in2分别代表CMV的最大值和最小值，而VOUT1和V OUT2分别代表V IN1和V IN2的输出电压（V）。如图5所示，输入补偿电压（V IO）为特殊条件下的C（v in = v dd/2）。 MRR值。当使用OP放大器的内部噪声来扩增一个传感器或其他设备的小信号时，OPC放大器放大器放大器ES这个微信号。因此，噪声降低了传感器的灵敏度和精度。与操作放大器相关的噪声分为电磁干扰和外部设备以及内部噪声引起的外部噪声。将两个内部声音定义为等效输入噪声。 •噪声1/f取决于频率：由半导体的自由移动载体产生的电阻和射击噪声产生的热噪声。 •白噪声独立于频率：由噪声1/F和Rugone White引起的晶体缺陷和闪烁噪声出现在操作放大器的入口处，这两者都定义为等效输入噪声电压。等效输入噪声通过增益放大，并在输出处显示。由于其电压取决于频率，因此要特别谨慎。多个放大器在级联中以扩增微信号，以避免异常振动。噪声增益和信号获得由OP放大器可能与信号增益不同。噪声增益概念可以使用如下：•转换为输出噪声等效的输入噪声•计算输出输入补偿电压的效果。除振荡器外，振动还引用了在意外频率下信号中的意外波动。振动源（例如意外噪声）通过反馈循环，并逐步发展为振动。图6：振动边缘一个电路的示例，以增加振动的源是随机噪声。基于噪声增益对于确定振动免疫力很重要。噪声增益的概念可用于提供振动的边缘（即噪声增益的增加）。图6显示了使用倒置放大器来增加振动边缘而不改变信号增益的示例。在这一点上，我们共享操作放大器的基本定义，内部原理，使用和电气性能，希望它们是使用UL和令人兴奋的系统电路设计。
